MS간의 data 동기화 (2. kafka 응용)

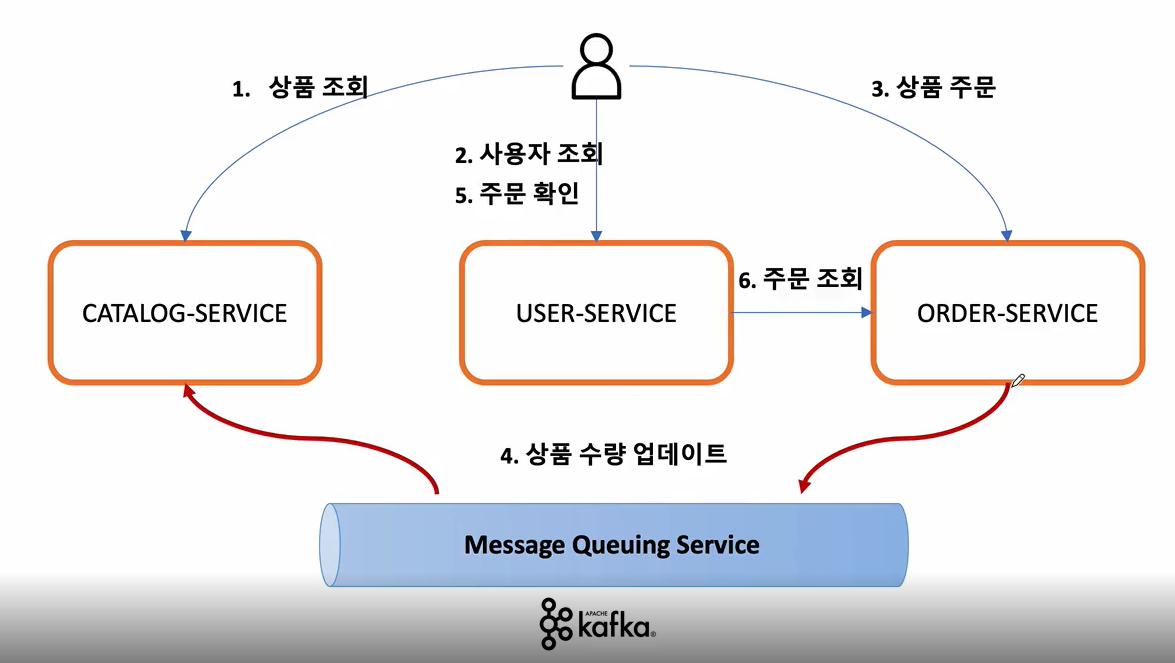

만들고자 하는 구조이다. 각각ms 가 서로 다른 db를 쓰고 있으니 kafka connect를 통해서 data sync를 맞추려 한다.

order serviec , catalog service 각각 서로다른 h2 db를 가지고 있다.

하고자하는것은 order service에서 주문을 한 수량 만큼 catalog service의 db에서 해당 수량만큼 줄어들게 하고 싶다.



Order Service Kafka Producer 등록

@EnableKafka
@Configuration
public class KafkaProducerConfig {

    @Bean
    public ProducerFactory<String, String> producerFactory() {
        Map<String, Object> properties = new HashMap<>();
        properties.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG,"localhost:9092");
        properties.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
        properties.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class);

        return new DefaultKafkaProducerFactory<>(properties);
    }

    @Bean
    public KafkaTemplate<String,String> kafkaTemplate() {
        return new KafkaTemplate<>(producerFactory());
    }
}

공식문서에는 스프링 부트를 사용시에는 해당 설정을 해주지 않아도 된다고 한다.

@Service
@Slf4j
@RequiredArgsConstructor
public class KafkaProducer {

    private final KafkaTemplate<String,String> kafkaTemplate;

    public OrderDto send(String topic, OrderDto orderDto) {
        ObjectMapper mapper = new ObjectMapper();
        String jsonString = "";
        try{
            jsonString = mapper.writeValueAsString(orderDto);
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }

        kafkaTemplate.send(topic,jsonString);
        log.info("Kafka Producer sent data form the Order microservice: " + orderDto);

        return orderDto;
    }
}

@PostMapping("/{userId}/orders")
public ResponseEntity<ResponseOrder> createOrder(@PathVariable("userId") String userId, @RequestBody RequestOrder orderDetails) {

    //jpa
    OrderDto orderDto = mapper.map(orderDetails, OrderDto.class);
    orderDto.setUserId(userId);
    OrderDto createdOrder = orderService.createOrder(orderDto);
    ResponseOrder responseOrder = mapper.map(createdOrder, ResponseOrder.class);

    //send this order to the kafka
    kafkaProducer.send("example-catalog-topic",orderDto);

    return ResponseEntity.status(HttpStatus.CREATED).body(responseOrder);
}

2022-11-03 11:37:52.515  INFO 17221 --- [o-auto-1-exec-4] c.e.o.messagequeue.KafkaProducer         : Kafka Producer sent data form the Order microservice: OrderDto(productId=CATALOG-003, qty=15, unitPrice=2000, totalPrice=30000, orderId=d1fa2691-cca2-4a42-acb3-ff6a852478be, userId=cefd489c-3e94-425b-8f81-77c45e1fa90f)

rest api에서 order 주문이 들어오면 order serivce의 db에 생성된 order를 저장을 하고 이 저장된 것을 kafka topic("example-catalog-topic")에 저장을 시도하게 된다.



Catalog Service Kafka Consumer등록

@EnableKafka
@Configuration
public class KafkaConsumerConfig {

    @Bean
    public ConsumerFactory<String, String> consumerFactory() {
        Map<String, Object> properties = new HashMap<>();
        properties.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG,"localhost:9092");
        properties.put(ConsumerConfig.GROUP_ID_CONFIG,"consumerGroupId");
        properties.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
        properties.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);

        return new DefaultKafkaConsumerFactory<>(properties);
    }

    @Bean
    public ConcurrentKafkaListenerContainerFactory<String,String> kafkaListenerContainerFactory () {
        ConcurrentKafkaListenerContainerFactory<String, String> kafkaListenerContainerFactory
                = new ConcurrentKafkaListenerContainerFactory<>();
        kafkaListenerContainerFactory.setConsumerFactory(consumerFactory());
        return kafkaListenerContainerFactory;
    }
}

마찬가지로 부트를 사용하면 설정할 필요가 없다.

@Service
@Slf4j
@RequiredArgsConstructor
public class KafkaConsumer {

    private final CatalogRepository catalogRepository;

    @KafkaListener(topics = "example-catalog-topic")
    public void updateQty(String kafkaMessage) {
        log.info("Kafka Message: -> " + kafkaMessage);

        Map<Object,Object> map = new HashMap<>();
        ObjectMapper mapper = new ObjectMapper();
        try {
            map = mapper.readValue(kafkaMessage, new TypeReference<Map<Object, Object>>() {});
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }

        String productId = (String) map.get("productId");
        CatalogEntity entity = catalogRepository.findByProductId(productId);
        if (entity != null) {
            entity.setStock(entity.getStock() - (Integer)map.get("qty"));
            catalogRepository.save(entity);
        }
    }
}

2022-11-03 11:37:52.596  INFO 23840 --- [ntainer#0-0-C-1] c.e.c.messagequeue.KafkaConsumer         : Kafka Message: -> {"productId":"CATALOG-003","qty":15,"unitPrice":2000,"totalPrice":30000,"orderId":"d1fa2691-cca2-4a42-acb3-ff6a852478be","userId":"cefd489c-3e94-425b-8f81-77c45e1fa90f"}

@KafkaListener로 어떤 topic을 consume할것인지 설정해주고 해당 토픽이 흘러 왔을시에 어떤 비지니스 로직을 수 행할 것인지를 적어주면 된다.

전 포스트에서 왔던 것처럼 JSON 형식으로 consume하게 된다.



---

kafka connect를 사용하여 2개의 instance에서 data sync

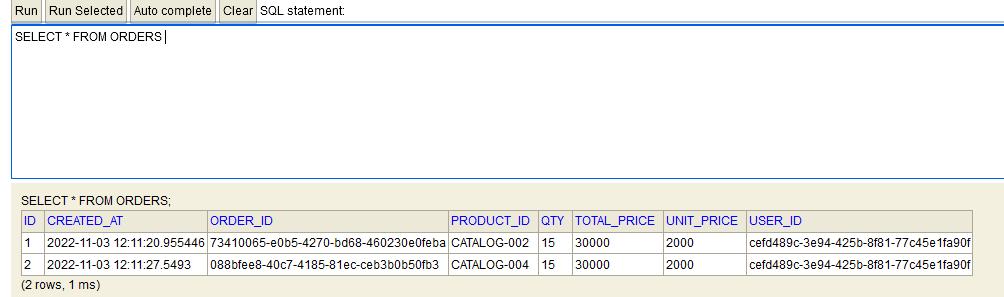

현재 2개의 order service가 떠있는 상태이고 postman에서 order를 5번 생성 요청을 보냈다.

서로 다른 db instance를 보유하고 있고 api gateway 가 round robin 방식으로 돌리면서 호출 했기에 서로 db가 sync 가 맞지 않는 것을 확인 할 수 있다.

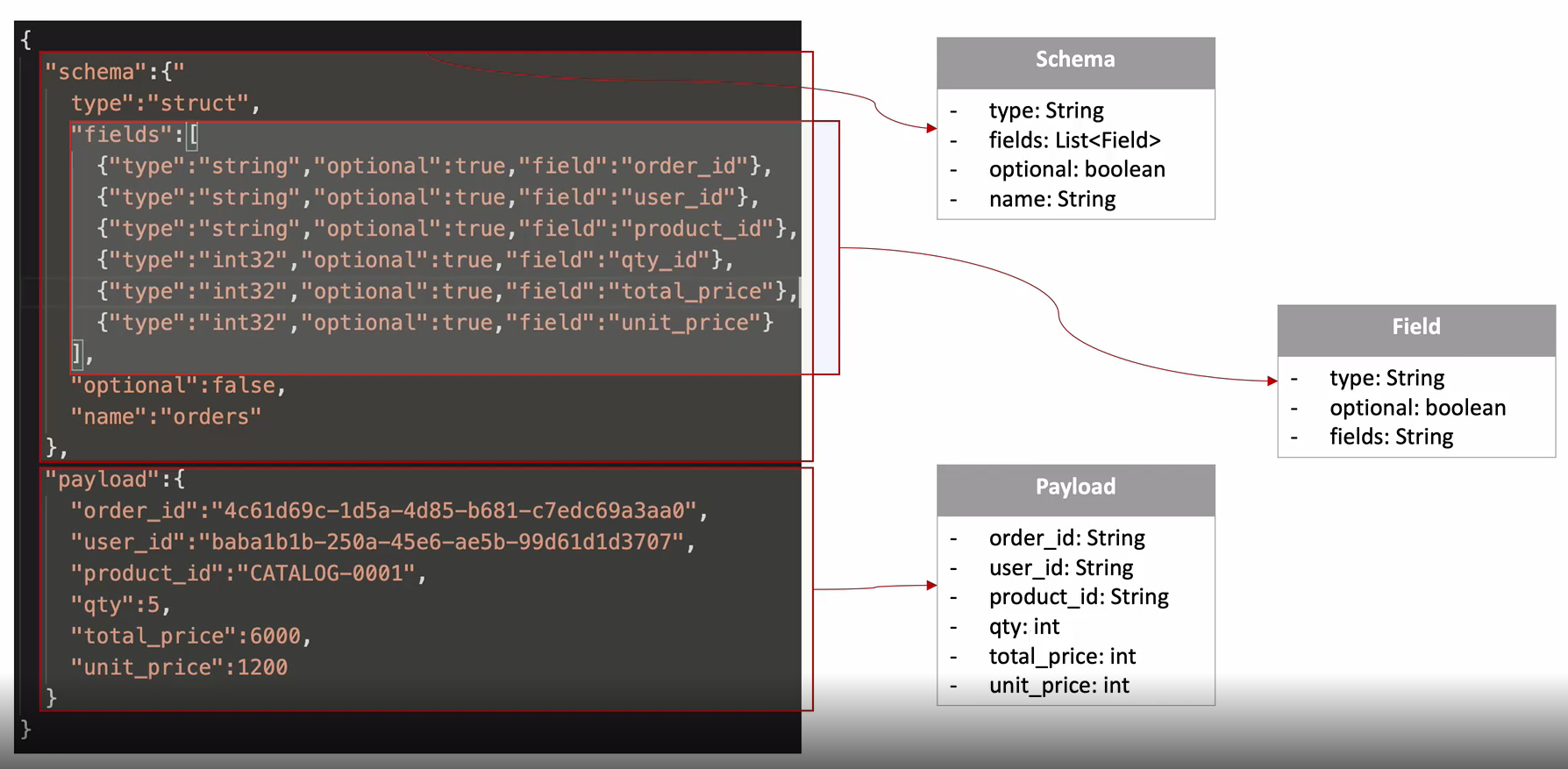

order service에서 kafka broker로 보낼때 위와 같은 json 형식으로 보내야 sink connect가 인식하고 topic에 저장할 수 있다.



@Service
@Slf4j
@RequiredArgsConstructor
public class OrderProducer {

    private final KafkaTemplate<String,String> kafkaTemplate;

    List<Field> fields = Arrays.asList(new Field("string",true,"order_id"),
            new Field("string", true, "user_id"),
            new Field("string",true,"product_id"),
            new Field("int32",true,"qty"),
            new Field("int32",true,"unit_price"),
            new Field("int32",true,"total_price"));
    Schema schema = Schema.builder()
            .type("struct")
            .fields(fields)
            .optional(false)
            .name("orders")
            .build();

    public OrderDto send(String topic, OrderDto orderDto) {
        Payload payload = Payload.builder()
                .order_id(orderDto.getOrderId())
                .user_id(orderDto.getUserId())
                .product_id(orderDto.getProductId())
                .qty(orderDto.getQty())
                .unit_price(orderDto.getUnitPrice())
                .total_price(orderDto.getTotalPrice())
                .build();

        KafkaOrderDto kafkaOrderDto = new KafkaOrderDto(schema,payload);

        ObjectMapper mapper = new ObjectMapper();
        String jsonInString = "";
        try {
            jsonInString = mapper.writeValueAsString(kafkaOrderDto);
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }

        kafkaTemplate.send(topic,jsonInString);
        log.info("Order Producer sent data from the Order microservice: " + kafkaOrderDto);

        return orderDto;
    }
}

위 사진과 같은 template을 만들기위한 코드이다. json으로 만든뒤 KafkaTemplate으로 통해서 orders 토픽에 저장하게 된다.

그러면 등록 한 sink connector에서 해당 topic을 mysql로 쏴주게 된다.

    @PostMapping("/{userId}/orders")
    public ResponseEntity<ResponseOrder> createOrder(@PathVariable("userId") String userId, @RequestBody RequestOrder orderDetails) {

        /* jpa -> h2 or mysql */
        OrderDto orderDto = mapper.map(orderDetails, OrderDto.class);
        orderDto.setUserId(userId);
//        OrderDto createdOrder = orderService.createOrder(orderDto);
//        ResponseOrder responseOrder = mapper.map(createdOrder, ResponseOrder.class);


        orderDto.setOrderId(UUID.randomUUID().toString());
        orderDto.setTotalPrice(orderDetails.getQty() * orderDetails.getUnitPrice());


        /* send this order to the kafka */
        kafkaProducer.send("example-catalog-topic",orderDto);
        orderProducer.send("orders",orderDto);

        ResponseOrder responseOrder = mapper.map(orderDto, ResponseOrder.class);


        return ResponseEntity.status(HttpStatus.CREATED).body(responseOrder);
    }

더 이상 주문생성 요청이 왔을 때 db에 직접 저장하지 않고 orderProducer를 통해 카프카에게 전달하는 것을 확인 할 수 있다.

이때 kafkaProducer는 order service의 주문 생성 내역을 catalog service에게 전달하는 역할이다. 이 둘은 ms이고 서로 다른 db를 지니고 있기 때문이다.

2개의 instance를 켜더라도 하나의 db이니 직접 각 앱에서 jpa 를 통해 저장을 할 수 있겠지만 kafka를 통하여 토픽을 저장해두게 되면 여러 방면으로 쓰도록 할 수 있다.

한번 저장되면 여러 다른 종류의 Consumer가 해당 topic안의 message를 소비할 수 있게 되니까
